Vodilni blok nizkega profila ED

Vodilni blok nizkega profila ED za kompaktne sisteme linearnega gibanja

Nizkoprofilni vodilni bloki DLY ED so kompaktni linearni vodilni nosilni bloki, zasnovani za opremo z omejeno višino namestitve. Serija ED uporablja štiri-vrstno strukturo kroženja krogle za zagotavljanje stabilnega linearnega gibanja, štiri-smerno nosilnost in zanesljivo pozicioniranje na nižji višini sestava kot standardne strukture vodilnih blokov.

Kvadratni bloki EDH in bloki s prirobnicami EDW so na voljo za srednje-obremenitve in težke-obremenitve. Primerni so za opremo za avtomatizacijo, polprevodniške stroje, laserske stroje, pakirne stroje, natančno merilno opremo in kompaktne gibalne sisteme, kjer se zahteva prihranek prostora, gladko gibanje in stabilno vodenje.

Struktura nizkega profila Kvadratni blok EDH EDW prirobnični blok Srednja in težka obremenitev C / H / P / SP / GOR Natančnost

Zahtevajte ponudbo WhatsApp DLY

Značilnosti izdelka

Serija ED je zasnovana za kompaktno opremo, kjer mora vodilni sistem ostati nizek, hkrati pa ohraniti togost in gladko gibanje. V primerjavi s standardnimi-visokimi linearnimi vodilnimi bloki nizkoprofilni vodilni bloki ED zmanjšajo višino sklopa in dolžino bloka, zaradi česar so primerni za visoko-hitro avtomatizacijo in-prostorsko omejene strukture strojev.

S štirimi vrstami krožečih jeklenih kroglic in štiri{0}}smerno zasnovo obremenitve lahko vodilni bloki ED podpirajo radialne, vzvratne-radialne in bočne obremenitve. Zmožnost samo-poravnave pomaga ublažiti majhne napake pri montaži in izboljša stabilnost teka, ko je vodilo pravilno nameščeno.

Izbor serije EDH in EDW

Vodilni bloki DLY ED z nizkim profilom so večinoma na voljo v obliki kvadrata EDH in tipa prirobnice EDW. Pripona modela pomaga prepoznati vrsto obremenitve in smer namestitve.

Vrsta modela	Struktura blokov	Vrsta obremenitve	Montažni način	Najboljše za
EDH-SA	Kvadratni nizkoprofilni blok	Srednja obremenitev	Montaža od zgoraj	Kompaktne avtomatske osi in majhne strukture strojev
EDH-CA	Kvadratni nizkoprofilni blok	Težka obremenitev	Montaža od zgoraj	Kompaktna oprema, ki zahteva večjo togost
EDW-SA	Prirobnični nizkoprofilni blok	Srednja obremenitev	Montaža od zgoraj	Plo-kompaktni vodilni sistemi
EDW-CA	Prirobnični nizkoprofilni blok	Težka obremenitev	Montaža od zgoraj	Kompaktni stroji, ki potrebujejo večjo podporo
EDW-SB	Prirobnični nizkoprofilni blok	Srednja obremenitev	Montaža od spodaj	Posebne postavitve, kjer zgornja montaža ni zaželena
EDW-CB	Prirobnični nizkoprofilni blok	Težka obremenitev	Montaža od spodaj	Kompaktna oprema z zahtevami za-zaklepanje spodaj

Prikaz izdelka

Za natančno izbiro modela pred zamenjavo ali sestavljanjem nove opreme potrdite širino tirnice, tip bloka, stopnjo obremenitve, stopnjo natančnosti, zahteve za prednapetost in montažne mere.

Vodilni bloki nizkega profila ED za kompaktne sisteme avtomatizacije in natančnega gibanja.

Šti-vrstna krožna struktura kroglice za gladko in stabilno linearno gibanje.

Kvadratni bloki EDH in bloki s prirobnico EDW v velikostih skupnega voda.

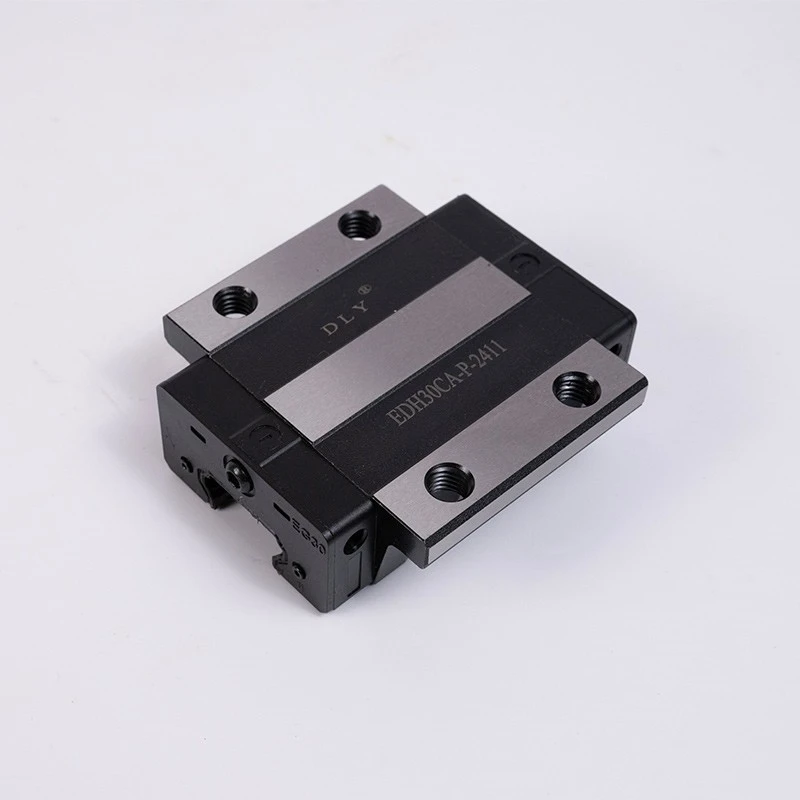

Prirobnični blok EDW s širšo montažno površino za strojne plošče.

Obseg splošnih specifikacij

Vrsta izdelka	ED nizkoprofilni vodilni blok / ED drsni blok / nizkoprofilni linearni vodilni nosilec
Razpoložljive serije	Kvadratni tip EDH, tip prirobnice EDW
Vrsta obremenitve	Srednja obremenitev in težka obremenitev
Vrsta namestitve	Zgornja montaža; izbrani modeli EDW podpirajo spodnjo montažo
Razpon širine tirnice	15 mm, 20 mm, 23 mm, 28 mm
Skupna višina	24 mm do 42 mm, odvisno od modela
Največja dolžina tirnice	Do 4000 mm
Material	S55C vodilna tirnica in telo bloka; PA6 kroglični recirkulator
Kotalni element	Jeklene kroglice
Stopnja natančnosti	C, H, P, SP, GOR
Tipične aplikacije	Oprema za avtomatizacijo, polprevodniški stroji, laserski stroji, pakirni stroji, natančna merilna oprema in kompaktni gibalni sistemi

EDH kvadratni nizkoprofilni vodilni blok modeli

Serija EDH uporablja strukturo kvadratnih blokov z zgornjo montažo. Modeli SA so srednje{1}}obremenitve, medtem ko so CA modeli težke-obremenitve za kompaktno opremo, ki zahteva večjo togost.

Model	Širina tirnice	Blok D×Š×V	Skupna višina	Dinamična obremenitev C	Statična obremenitev C₀	Teža bloka
EDH15SA	15 mm	40,1 × 34 × 19,5 mm	24 mm	5,35kN	9,4kN	0,09 kg
EDH15CA	15 mm	56,8×34×19,5 mm	24 mm	7,83kN	16,19kN	0,15 kg
EDH20SA	20 mm	50×42×22 mm	28 mm	7,23kN	12,74kN	0,15 kg
EDH20CA	20 mm	69,1 × 42 × 22 mm	28 mm	10,31kN	21,16kN	0,24 kg
EDH25SA	23 mm	59,1 × 48 × 26 mm	33 mm	11,4kN	19,5kN	0,25 kg
EDH25CA	23 mm	82,6 × 48 × 26 mm	33 mm	16,27kN	32,4kN	0,41 kg
EDH30SA	28 mm	69,5 × 60 × 32 mm	42 mm	16,42kN	28,1kN	0,45 kg
EDH30CA	28 mm	98,1 × 60 × 32 mm	42 mm	23,7kN	47,46kN	0,75 kg

Modeli vodilnih blokov z nizkim profilom prirobnice EDW

Serija EDW uporablja strukturo prirobničnega bloka s širšo montažno površino. Modela SA in CA sta nameščena od zgoraj, medtem ko se modela SB in CB uporabljata za-namestitvene postavitve spodaj.

Model	Montaža	Širina tirnice	Blok D×Š×V	Skupna višina	Dinamična obremenitev C	Statična obremenitev C₀
EDW15SA	Vrh	15 mm	40,1 × 52 × 19,5 mm	24 mm	5,35kN	9,4kN
EDW15CA	Vrh	15 mm	56,8×52×19,5 mm	24 mm	7,83kN	16,19kN
EDW20SA	Vrh	20 mm	50×59×22 mm	28 mm	7,23kN	12,74kN
EDW20CA	Vrh	20 mm	69,1 × 59 × 22 mm	28 mm	10,31kN	21,16kN
EDW25SA	Vrh	23 mm	59,1 × 73 × 26 mm	33 mm	11,4kN	19,5kN
EDW25CA	Vrh	23 mm	82,6 × 73 × 26 mm	33 mm	16,27kN	32,4kN
EDW30SA	Vrh	28 mm	69,5×90×32 mm	42 mm	16,42kN	28,1kN
EDW30CA	Vrh	28 mm	98,1 × 90 × 32 mm	42 mm	23,7kN	47,46kN
EDW15SB / EDW15CB	Spodaj	15 mm	40,1 × 52 × 19,5 mm / 56,8 × 52 × 19,5 mm	24 mm	5,35 / 7,83kN	9,4 / 16,19kN
EDW20SB / EDW20CB	Spodaj	20 mm	50×59×22mm / 69,1×59×22mm	28 mm	7,23 / 10,31kN	12,74 / 21,16kN
EDW25SB / EDW25CB	Spodaj	23 mm	59,1×73×26mm / 82,6×73×26mm	33 mm	11,4 / 16,27kN	19,5 / 32,4kN
EDW30SB / EDW30CB	Spodaj	28 mm	69,5×90×32 mm / 98,1×90×32 mm	42 mm	16,42 / 23,7kN	28,1 / 47,46kN

Opomba: Mere modela in stopnje obremenitve je treba potrditi skupaj z dolžino tirnice, stopnjo natančnosti, prednapetostjo in smerjo vgradnje pred ponudbo.

Dimenzijske risbe in referenca specifikacij

EDH-SA / EDH-CA kvadratni nizkoprofilni vodilni blok

Merska risba kvadratnega bloka EDH in referenčna nosilnost.

EDW-SA / EDW-CA vodilni blok s prirobnico z nizkim profilom

Dimenzijska risba prirobničnega bloka EDW za zgornje-montažne strukture.

EDW-SB / EDW-CB dno-Blok vodila montažne prirobnice

Referenca spodnjega-montažnega bloka EDW za posebne postavitve kompaktnih strojev.

Prikaz modela EDH in EDW

Prikaz modela za kvadratne bloke EDH in bloke s prirobnico EDW običajnih velikosti.

Strukture za zgornjo montažo in spodnjo montažo

Vodilne bloke nizkega profila ED je mogoče izbrati glede na smer namestitve stroja. Zgornja montaža se običajno uporablja za standardne strojne plošče, medtem ko spodnja montaža pomaga, ko je treba blok pritrditi z nasprotne strani ali ko je zgornji prostor omejen.

Referenca-prereza za nizkoprofilno strukturo vodilnega bloka ED.

Zgornja montažna struktura za standardno namestitev vodilnega bloka ED.

Spodnja montažna struktura za izbrane vodilne bloke prirobnice EDW.

ED proti HD proti RD linearnim vodilnim blokom

Serije ED, HD in RD je treba izbrati glede na višino namestitve, zahtevano obremenitev in zahtevo glede togosti. ED je kompaktna možnost nizkega-profila; HD je standardna/težja-serija krogličnih vodilnih blokov; RD je valj-serija za večjo togost in večjo obremenitev.

serija	Glavna značilnost	Najboljše za	Prioriteta izbire
Serija ED	Nizko{0}}profilni kroglični vodilni blok s krajšo dolžino bloka	Kompaktna avtomatizacija, polprevodniška oprema, sistemi z majhnim gibanjem	Nižja višina in prihranek prostora
Serija HD	Standardna in težka -zgradba krogličnega vodila	CNC, laserski stroji, splošna avtomatizacija, pakirni stroji	Večja togost kot kompaktne strukture z nizkim-profilom
Serija RD	Vodilni blok-tipa valja za večjo togost in nosilnost	Strojna orodja, sekire-za težka dela, precizna oprema	Velika obremenitev in visoka togost

Sorodni izdelki

Za druge zahteve glede linearnih blokov in linearnih vodil si lahko ogledate tudi povezane strani izdelkov DLY.

HD drsni blok RD valjčni vodilni blok Blok linearnega vodila Linearno vodilo

Pogosta vprašanja o nizkoprofilnih vodilnih blokih ED

Kaj je vodilni blok nizkega profila ED?

To je kompakten linearni vodilni voziček, zasnovan z nižjo montažno višino in krajšo dolžino bloka za prostorsko{0}}omejeno opremo za avtomatizacijo.

Kakšna je razlika med EDH in EDW?

EDH je kvadratni blok za kompaktno montažo. EDW je prirobnični blok s širšo montažno površino za lažjo montažo na plošče ali podstavke strojev.

Kakšna je razlika med SA, CA, SB in CB?

S se nanaša na srednjo obremenitev, C se nanaša na veliko obremenitev, A se nanaša na montažo od zgoraj in B se nanaša na montažo od spodaj.

Kdaj naj izberem ED namesto HD?

Izberite ED, ko je višina namestitve omejena ali stroj potrebuje bolj kompakten sistem vodil. Izberite HD, ko sta večja togost in večja nosilnost pomembnejši od kompaktne višine.

Ali je mogoče bloke ED zamenjati ločeno?

Znotraj dovoljene natančnosti in pogojev medsebojne zamenljivosti je bloke ED mogoče zamenjati ločeno, vendar je treba najprej potrditi model tirnice, tip bloka, stopnjo natančnosti, prednapetost in mere.

Kateri podatki so potrebni za ponudbo?

Navedite številko modela, širino tirnice, vrsto bloka, dolžino tirnice, stopnjo natančnosti, zahtevo za prednapetost, smer montaže, količino in uporabo. Fotografije ali risbe so v pomoč pri nadomestnih projektih.

Potrebujete pomoč pri izbiri nizkoprofilnega vodnika ED?

DLY pošljite svoj model bloka ED, širino tirnice, dolžino tirnice, smer montaže, stopnjo natančnosti, zahteve za prednapetost, količino in uporabo. Naša ekipa lahko pomaga potrditi ustrezen nizkoprofilni vodilni blok EDH ali EDW pred ponudbo.
