Visoko natančno linearno vodilo

Visoko natančno linearno vodilo za natančno natančnost gibanja

DLY High Precision Linear Guide je zasnovan za sisteme linearnega gibanja, ki zahtevajo stabilno natančnost pozicioniranja, gladko delovanje in zanesljivo togost. Pri precizni opremi natančnost linearnega vodila ni določena samo z eno samo dimenzijo. Tesno je povezana z geometrijsko natančnostjo vodilne tirnice, ujemajočo se zračnostjo med tirnico in blokom, površinsko hrapavostjo tirnice, togostjo strukture in vplivom toplotne deformacije med delovanjem.

Za stroje, ki delajo neprekinjeno ali zahtevajo ponovljivo gibanje, visoko natančno linearno vodilo pomaga ohranjati stabilno vodenje pod obremenitvijo in zmanjša odstopanje gibanja. DLY dobavlja precizna linearna vodila in drsne bloke za CNC obdelovalne stroje, opremo za avtomatizacijo, merilne instrumente, medicinske pripomočke, elektronsko proizvodno opremo in druge industrijske sisteme gibanja.

Linearno vodilo serije HD je ena od glavnih možnosti izdelka za visoko natančno linearno gibanje. DLY večinoma dobavlja stopnje točnosti H in P, model, dolžino tirnice, tip bloka in dodatke pa je mogoče potrditi glede na končno risbo in zahteve za uporabo.

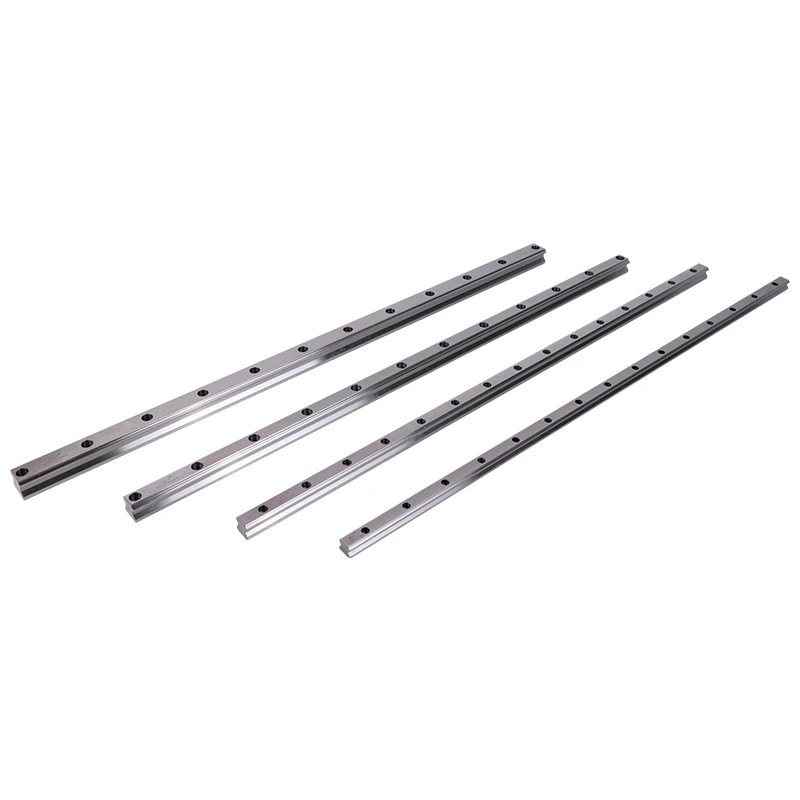

DLY visoko precizne linearne vodilne tirnice za stabilne sisteme linearnega gibanja.

Stopnje natančnosti in modeli serije HD

Raven natančnosti visokonatančnega linearnega vodila vključuje več dimenzijskih in-povezanih zahtev. Če vzamemo za primer linearno vodilo serije HD, je njegova natančnost razdeljena na pet stopenj: navaden C, visok H, natančen P, super natančen SP in ultra natančen UP. Različne stopnje so izbrane glede na natančnost stroja, pogoje vgradnje, obremenitev, hod in zahteve glede položaja.

Trenutna ponudba DLY za natančnost se osredotoča predvsem na razreda H in P. Ti dve stopnji se pogosto uporabljata v natančni avtomatizaciji, CNC opremi, merilnih sistemih in drugih aplikacijah, kjer sta potrebna stabilno gibanje in ponovljivo vodenje. Za zahteve glede stopnje SP ali UP je treba izvedljivost potrditi v skladu s posebnim modelom, risbo in projektnimi pogoji.

Pri izbiri natančnega linearnega vodila je treba upoštevati stopnjo natančnosti skupaj s prednapetostjo, dolžino tirnice, količino blokov, ravnostjo montažne površine in stanjem mazanja. Celo visokokakovostna vodilna tirnica potrebuje pravilno namestitev in vzdrževanje, da ohrani stabilno natančnost med dolgotrajno-uporabo.

Vrste blokov in reference dimenzij

Visoko natančne linearne vodilne bloke je mogoče potrditi glede na zahtevano montažno strukturo. Kvadratni bloki se običajno uporabljajo, kjer sta potrebni kompaktna namestitev in togost, medtem ko bloki s prirobnico zagotavljajo širšo montažno površino za opremo, ki potrebuje lažjo zgornjo-stransko namestitev in večjo podporno površino.

Kvadratni blok HGH

Kvadratni blok je primeren za kompaktno namestitev, visoko togost in stabilno natančnost gibanja. Med potrjevanjem modela je treba preveriti velikost tirnice, višino namestitve, korak lukenj in skupno dolžino tirnice glede na risbo ali strukturo stroja.

Blok s prirobnico HGW

Blok s prirobnico zagotavlja širšo montažno površino in se pogosto izbere, ko premična ploščad potrebuje boljšo podporo in lažjo montažo. Za sisteme natančnega gibanja je treba skupaj upoštevati vrsto bloka, prednapetost in kakovost namestitvene površine.

Podrobnosti o izdelku in specifikacije dobave

Visoko natančna linearna vodila DLY so dobavljena kot kombinacije tirnic in blokov. Vodilna tirnica zagotavlja tekalno stezo, medtem ko drsni blok nosi gibljivo obremenitev in vzdržuje vodeno linearno gibanje skozi kotalna telesa. Glede na strukturo opreme je mogoče tirnico razrezati na zahtevano dolžino, število blokov pa je mogoče uskladiti glede na obremenitev in postavitev namestitve.

Pred odpremo, je površina tirnice zaščitena z-oljem proti rji. Izdelek je mogoče zapakirati v lesene škatle za prevoz, dodatke, kot so plastični pokrovčki in šobe, pa je mogoče dobaviti glede na količino lukenj na tirnici in konfiguracijo modela. Pri rednih naročilih je treba model, dolžino, stopnjo točnosti in količino potrditi pred dogovorom o proizvodnji ali pošiljanju.

Glavne značilnosti visokonatančnega linearnega vodila DLY

Visoko natančno linearno vodilo mora ohranjati stabilno gibanje pri ponavljajočih se gibih. Natančne-zbrušene vodilne poti, dosledni kotalni elementi in nadzorovana ujemajoča se zračnost pomagajo, da se vodilni blok gladko premika vzdolž tirnice. Ko je prednapetost pravilno izbrana, lahko vodilo izboljša togost in zmanjša deformacijo med delovanjem.

Vodilna konstrukcija lahko prenese obremenitve iz več smeri, vključno z radialno, obratno radialno in bočno smerjo. Zaradi tega je izdelek primeren za stroje, kjer lahko na premikajočo se os deluje rezalna sila, pospešek, udarec ali ponavljajoče se pozicioniranje. V primerjavi z drsnimi tirnicami kotalna linearna vodila na splošno zagotavljajo manjši upor proti trenju, večjo učinkovitost prenosa in bolj gladko gibanje.

Na stabilnost teka vplivajo tudi povratni sistem, stanje mazanja in tesnilna zaščita. Pri aplikacijah, kot so merilni instrumenti, medicinska oprema in čisti sistemi avtomatizacije, sta gladko gibanje in nizka raven vibracij pomembna za ohranjanje učinkovitosti opreme. Ustrezno mazanje in zaščita pred prahom zmanjšata obrabo in podpirata dolgo življenjsko dobo.

Področja uporabe visoko natančnih linearnih vodil

Visoko natančna linearna vodila se pogosto uporabljajo v opremi, ki zahteva natančnost gibanja, hitrost, togost, zanesljivost in stabilno življenjsko dobo. V CNC obdelovalnih strojih in obdelovalnih centrih se linearna vodila običajno uporabljajo na podajalnih oseh X, Y in Z. Pomagajo podpirati natančno pozicioniranje, se upirajo obdelovalni sili in ohranjajo stabilno gibanje med neprekinjeno proizvodnjo.

Pri proizvodnji polprevodnikov in opremi za elektronsko sestavljanje se natančna vodila uporabljajo za pregledovanje rezin, opremo za lepljenje, sisteme SMT, pregledovanje AOI, stroje za doziranje, stroje za lasersko označevanje in opremo, povezano s PCB-. Te aplikacije običajno zahtevajo visoko ponovljivost, stabilno vodenje in gladko gibanje pri pogostem delovanju.

Merilni instrumenti, medicinske naprave, laboratorijska avtomatizacija, industrijski roboti, portalni sistemi, tiskarski-stroji vrhunskega razreda, oprema za pakiranje in natančni tekstilni stroji so prav tako odvisni od stabilnega linearnega vodenja. V teh aplikacijah mora vodilo podpirati zanesljivo delovanje pri ponavljajočih se delovnih ciklih, hkrati pa ohranjati gladko in nadzorovano gibanje.

Opombe o namestitvi in ​​vzdrževanju

Linearno vodilo je komponenta natančnega gibanja, zato sta pravilno ravnanje in vzdrževanje pomembna. Linearna vodila DLY so pred pošiljanjem obdelana z-oljem proti rji. Pred namestitvijo je treba -olje proti rji ustrezno očistiti in takoj dodati mazalno olje. Če je vodilo pred uporabo dlje časa shranjeno, je priporočljiva redna -obdelava proti rji v skladu z lokalnimi pogoji temperature in vlažnosti.

Med delovanjem mora površina tirnice ohraniti oljni film. Če površina ni prekrita z mazivom, je treba pravočasno dodati olje. Če je površina tirnice onesnažena s prahom ali kovinskimi ostružki, jo je treba očistiti pred dodajanjem maziva. V prašnih okoljih ali okoljih z veliko -okrožkov je priporočljiv zaščitni pokrov, da preprečite, da bi tujki vstopili v blok in vplivali na natančnost ali življenjsko dobo.

Drsni blok se ne sme razstaviti sam. Tujki, ki vstopajo v blok, lahko vplivajo na natančnost delovanja in skrajšajo življenjsko dobo. Pred montažo je treba tirnico položiti na primerno ravno površino, da preprečite deformacije. Pri navpični montaži je treba med montažo paziti na drsenje bloka.

Za korozivna ali posebna delovna okolja se lahko glede na aplikacijo potrdi površinska obdelava, kot je fosfatni film ali trdo kromiranje. Standardnih izdelkov ne smete uporabljati v okoljih nad 80 stopinjami, razen če so izbrane specifikacije, odporne na vročino, ker lahko visoka temperatura poškoduje tesnilne dele in skrajša življenjsko dobo.

Pregled kakovosti, pakiranje in dostava

DLY zagotavlja 12-mesečno garancijo kakovosti za izdelke linearnih vodil. Izdelke pred odpremo pregledamo, da podpiramo stabilno montažo in zanesljivo delovanje. Pred dostavo je površina vodilne tirnice zaščitena z oljem proti rjavenju, za zaščito tirnice med transportom pa je mogoče urediti leseno škatlo.

Običajna naročila običajno trajajo približno 3 do 10 dni po potrditvi. Končni dobavni rok je odvisen od modela, dolžine, stopnje točnosti, količine in stanja zaloge. Metode prevoza, kot je pošiljanje po morju ali zraku, je mogoče potrditi v skladu z zahtevami naročila.

DLY nudi tudi podporo pri ponudbah, spremljanje-naročil in po-prodajne storitve za izdelke z natančnimi linearnimi vodili. Za potrditev modela navedite model tirnice, dolžino tirnice, vrsto bloka, količino bloka, zahtevo za natančnost in pogoje uporabe.

Kako potrditi pravi model linearnega vodila

Pravilni model linearnega vodila je treba izbrati glede na obremenitev, hod, stopnjo natančnosti, smer namestitve, delovno hitrost in zgradbo stroja. Za nadomestne projekte so za hitrejšo potrditev uporabne obstoječa oznaka tirnice, dolžina tirnice, model bloka in montažne mere. Pri načrtovanju nove opreme lahko risba ali postavitev osi pomaga potrditi primerno velikost tirnice in količino blokov.

Če aplikacija zahteva večjo togost, je treba skrbno preveriti prednapetost in tip bloka. Če stroj deluje v prašnem, vlažnem, korozivnem ali visoko{1}}temperaturnem okolju, je treba pred naročilom potrditi tudi tesnjenje, mazanje, površinsko zaščito in delovno temperaturo.

pogosta vprašanja

Sorodne možnosti linearnega vodila

Za različne zahteve glede opreme DLY dobavlja tudi standardna linearna vodila, linearna vodila za velike obremenitve, valjčna vodila, miniaturna vodila in ustrezne linearne bloke. Ustrezen tip je mogoče potrditi glede na obremenitev, natančnost, prostor za namestitev in delovne pogoje.
