15 mm linearna vodilna tirnica

15 mm linearna vodilna tirnica
Podrobnosti:
15 mm linearna vodilna tirnica je velikost linearnega vodila s kompaktnim profilom, ki se uporablja v opremi za avtomatizacijo, natančnih drsnih sistemih, majhnih CNC strojih, laserski opremi, strojih za pakiranje, merilnih napravah in drugih sistemih gibanja, kjer je prostor za namestitev omejen, vendar je potrebno stabilno linearno gibanje.
V skladu z različnimi zahtevami glede obremenitve, višine, namestitve in togosti lahko DLY dobavi 15-milimetrske linearne vodilne tirnice v serijah HD, ED in RD, vključno z bloki s prirobnicami, kvadratnimi bloki, zgornjo montažo, spodnjo montažo in možnostmi valjčnega-tipa.
Pošlji povpraševanje
Opis
Pošlji povpraševanje

Predstavitev izdelka

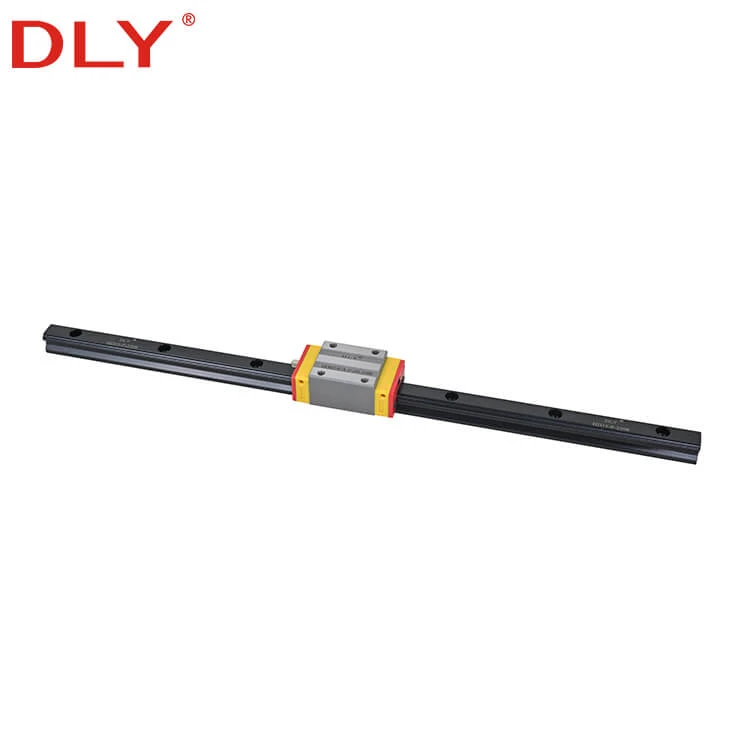

15 mm linearna vodilna tirnica je kompaktna komponenta linearnega gibanja s širino tirnice 15 mm. Običajno se uporablja, kadar stroj potrebuje vodeno gibanje, stabilno podporo tovora in ponovljivo pozicioniranje v omejenem prostoru za namestitev. V primerjavi z večjimi 20 mm, 25 mm ali 30 mm tirnicami velikost 15 mm pomaga zmanjšati odtis vgradnje, hkrati pa nudi zanesljivo delovanje pri ustreznih pogojih obremenitve.

15-milimetrska linija linearnih vodil DLY vključuje kroglična vodila serije HD-za težke obremenitve, nizko{2}}profilna kroglična vodila serije ED in valjčna vodila serije RD. To omogoča strankam, da izberejo različne oblike blokov, načine pritrditve, višine montaže, nazivne obremenitve in stopnje togosti glede na dejansko strukturo stroja.

HD serija na voljo

15 mm vodila za velike obremenitve z možnostmi prirobnice ali kvadratnega bloka.

Na voljo serija ED

Nizko{0}}profilna 15 mm vodila za kompaktno višino in-prihranek prostora.

Serija RD na voljo

Valj-možnosti 15 mm za višje zahteve glede togosti.

Dolžina tračnice po meri

Največja dolžina tirnice do 4000 mm, s podporo za ujemanje modela.



15mm linear guide rail

Možnosti modela linearne vodilne tirnice 15 mm

Naslednji 15-milimetrski modeli so organizirani v skladu z atributno tabelo izdelkov DLY za linearne vodilne tirnice. Stranke lahko izberejo ustrezen model glede na vrsto bloka, smer vgradnje, višino tirnice, skupno višino, stopnjo obremenitve in prostor za namestitev.

model št. Serija / vrsta Montaža Širina tirnice Višina tirnice Blok D׊×V Skupna višina Dinamična obremenitev C Statična obremenitev C₀ Teža tirnice Teža bloka Natančnost
HDW15CA Serija HD, vrsta prirobnice, težka obremenitev Montaža od zgoraj 15 mm 15 mm 61,4×47×19,4 mm 24 mm 11,38kN 25,31kN 1,45 kg/m 0,17 kg C, H, P, SP, GOR
HDH15CA Serija HD, kvadratni tip, težka obremenitev Montaža od zgoraj 15 mm 15 mm 61,4×34×23,7 mm 28 mm 11,38kN 25,31kN 1,45 kg/m 0,18 kg C, H, P, SP, GOR
HDW15CB Serija HD, vrsta prirobnice, težka obremenitev Montaža od spodaj 15 mm 15 mm 61,4×47×19,4 mm 24 mm 14,7kN 23,47kN 1,45 kg/m 0,17 kg C, H, P, SP, GOR
EDW15SA Serija ED, vrsta prirobnice, srednja obremenitev Montaža od zgoraj 15 mm 12,5 mm 40,1 × 52 × 19,5 mm 24 mm 5,35kN 9,4kN 1,25 kg/m 0,12 kg C, H, P, SP, GOR
EDW15CA Serija ED, vrsta prirobnice, velika obremenitev Montaža od zgoraj 15 mm 12,5 mm 56,8×52×19,5 mm 24 mm 7,83kN 16,19kN 1,25 kg/m 0,21 kg C, H, P, SP, GOR
EDW15SB Serija ED, vrsta prirobnice, srednja obremenitev Montaža od spodaj 15 mm 12,5 mm 40,1 × 52 × 19,5 mm 24 mm 5,35kN 9,4kN 1,25 kg/m 0,12 kg C, H, P, SP, GOR
EDW15CB Serija ED, vrsta prirobnice, velika obremenitev Montaža od spodaj 15 mm 12,5 mm 56,8×52×19,5 mm 24 mm 7,83kN 16,19kN 1,25 kg/m 0,21 kg C, H, P, SP, GOR
EDH15SA Serija ED, kvadratni tip, srednja obremenitev Montaža od zgoraj 15 mm 12,5 mm 40,1 × 34 × 19,5 mm 24 mm 5,35kN 9,4kN 1,25 kg/m 0,09 kg C, H, P, SP, GOR
EDH15CA Serija ED, kvadratni tip, težka obremenitev Montaža od zgoraj 15 mm 12,5 mm 56,8×34×19,5 mm 24 mm 7,83kN 16,19kN 1,25 kg/m 0,15 kg C, H, P, SP, GOR
RDH15CA Serija RD, kvadratni tip, težka obremenitev, valjčni tip Montaža od zgoraj 15 mm 16,5 mm 68×34×24 mm 28 mm 11,3kN 24kN 1,8 kg/m 0,2 kg H, P, SP, GOR
RDW15CC Serija RD, tip prirobnice, težka obremenitev, valjčni tip Montaža od zgoraj ali od spodaj 15 mm 16,5 mm 68×47×20 mm 24 mm 11,3kN 24kN 1,8 kg/m 0,22 kg H, P, SP, GOR

Parametri skupne železnice

Čeprav ima vsak 15-milimetrski model različne dimenzije blokov in stopnje obremenitve, lahko glavne parametre tirnic povzamemo na naslednji način.

Širina tirnice 15 mm
Največja dolžina tirnice 4000 mm
Material S55C
Pitch P 60 mm za serije HD in ED; 30 mm za serijo RD
Razdalja do konca E 20 mm
Recirkulacijski material PA6 za serijo HD / ED; PA66 za serijo RD

Kako izbirati med HD, ED in RD 15 mm linearnimi vodilnimi tirnicami

Namesto da bi izbirali le po širini tirnice, bi morali kupci primerjati serijo, tip bloka, način montaže, višino montaže in stopnjo nosilnosti. Velikost 15 mm se lahko uporablja v različnih strukturah, vendar je ustrezen model odvisen od tega, ali stroj potrebuje nižji profil, površino za namestitev prirobnice, kvadratni blok ali večjo togost.

serija Glavna smer Tipični 15 mm modeli Opomba o izbiri
Serija HD Vodilo krogle za-težke obremenitve HDW15CA, HDH15CA, HDW15CB Primerno, kadar stroj potrebuje večjo nosilnost in standardno konstrukcijo za težke{0}}obremenitve.
Serija ED Vodilo kroglice z nizkim- profilom EDW15SA, EDW15CA, EDW15SB, EDW15CB, EDH15SA, EDH15CA Primerno za kompaktne stroje, kjer sta pomembni nižja višina vodila in krajša dolžina bloka.
Serija RD Valjčno{0}}vodilo RDH15CA, RDW15CC Primerno, kadar je zahtevana velikost tirnice 15 mm, vendar je potrebna večja togost kot standardna krogla-struktura.

Vrsta bloka in možnosti namestitve

DLY 15 mm linearna vodila so na voljo z bloki-tipa prirobnice in kvadratnega-tipa. Glede na izbrani model so na voljo različni načini pritrditve. To je pomembno pri nadomestnih projektih, ker oblika bloka in smer vgradnje vplivata na to, ali se lahko novo vodilo prilega prvotni strukturi stroja.

Blok s prirobnico

Na voljo v modelih HDW, EDW in RDW. Širše telo bloka zagotavlja večjo montažno površino.

Kvadratni blok

Na voljo v modelih HDH, EDH in RDH. Primeren je za kompaktne strukture, kjer je treba nadzorovati širino blokov.

Zgornja/spodnja montaža

Različni modeli podpirajo montažo od zgoraj, spodaj ali v obe smeri. Pred naročilom potrdite originalni način namestitve.

Tipične aplikacije

15 mm linearna vodilna tirnica je primerna za stroje, ki potrebujejo kompaktno namestitev, stabilno gibanje in natančno vodenje. Izberete lahko različne serije glede na obremenitev in zahtevo glede togosti.

Kompaktna oprema za avtomatizacijo
Stroji za lasersko graviranje in rezanje
Majhni CNC rezkalniki
Stroji za pakiranje
Polprevodniška oprema
Natančna merilna oprema
Medicinski in laboratorijski instrumenti
Majhni linearni moduli

Kdaj izbrati 15 mm linearno vodilo?

15 mm linearna vodilna tirnica se običajno izbere, ko stroj potrebuje ravnotežje med kompaktno velikostjo in stabilnim linearnim gibanjem. Je manjši od velikosti tirnic 20 mm ali 25 mm, vendar še vedno ponuja več možnosti obremenitve in blokiranja prek serij HD, ED in RD.

Nasvet za izbiro

Če je višina namestitve omejena, izberite serijo ED. Izberite serijo HD, kadar je potrebno standardno kroglično vodilo za-težke obremenitve. Izberite serijo RD, ko je potrebna velikost tirnice 15 mm, vendar je zaželena večja togost.

Informacije, potrebne pred ponudbo

Za pomoč DLY pri ponudbi pravilne 15 mm linearne vodilne tirnice navedite model, dolžino tirnice, količino blokov in zahteve za namestitev. Za nadomestne projekte priporočamo fotografije ali risbe.

izdelek:15 mm linearna vodilna tirnica

Prednostni model:HDW15CA / HDH15CA / HDW15CB / EDW15SA / EDW15CA / EDW15SB / EDW15CB / EDH15SA / EDH15CA / RDH15CA / RDW15CC

Dolžina tirnice:____ mm

Količina tirnic:____ kos

Bloki na tirnico:____ kos

Vrsta bloka:prirobnica / kvadrat / valj / stari model: ____

Način montaže:zgornja montaža / spodnja montaža / zgornja ali spodnja montaža

Uporaba:avtomatizacija / CNC / laserski stroj / pakiranje / merilna oprema / zamenjava / drugo

Posebna zahteva:natančnost / prednapetost / rezanje / usklajen komplet / pakiranje / drugo
