Predstavitev izdelka

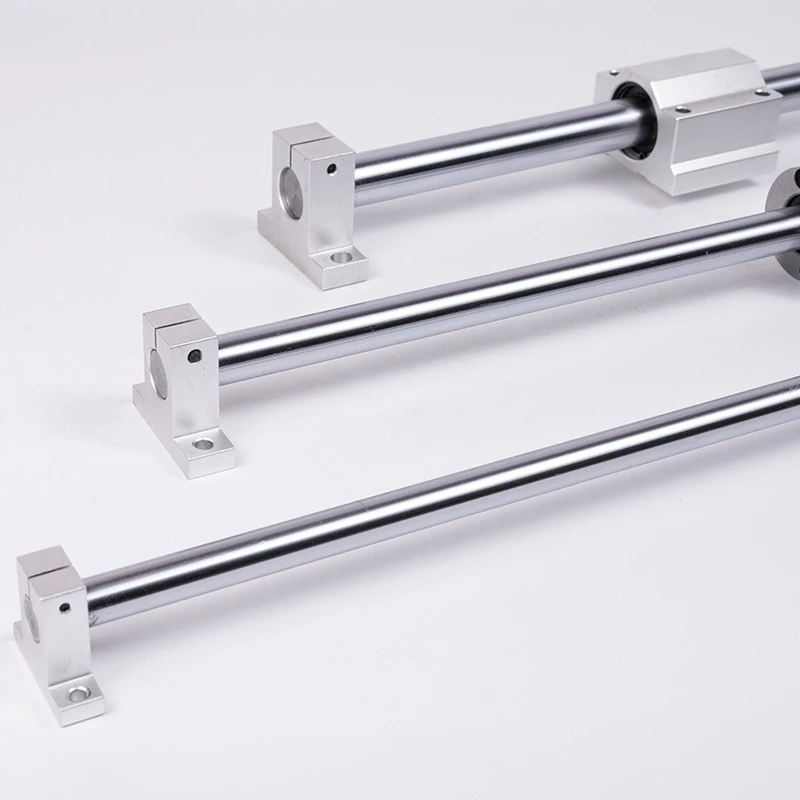

Ležajne jeklene optične gredi so precizne komponente gredi, izdelane iz ležajnega jekla, katerih površina je fino obdelana, da predstavlja gladko stanje, in se pogosto uporablja na področju strojništva. Glede na posebne lastnosti ležajnega jekla ima optična gred iz ležajnega jekla naslednje pomembne prednosti: značilnost visoke trdote lahko zagotovi, da telo gredi ohrani strukturno stabilnost pri delovnih pogojih visoke-obremenitve; zaradi odlične odpornosti proti obrabi je primeren za prenosne scenarije s pogostim trenjem; odlična kontaktna utrujenost se lahko učinkovito spopade z delovanjem izmeničnih obremenitev; in ima tudi dobro odpornost proti koroziji, ki lahko ohrani zanesljivo delovanje v različnih kompleksnih okoljih.
Za več podrobnosti o linearnih gredi kliknite tukaj in raziščite našo celotno ponudbo izdelkov.
Parametri izdelka
Opomba: barvna tovarna lahko zagotovi izdelke različnih specifikacij in dolžin, izdelane iz materialov, kot so 20CrMo, 40CrMo itd.
Standardni material je ležajno jeklo. V skladu z zahtevami stranke je mogoče material spremeniti tudi v jeklo 45#, visoko-ogljično jeklo, 40CrMo ali nerjavno jeklo, vendar se bo trdota površine ustrezno spremenila. Če stranka zahteva izvrtine za vijake na obeh koncih ali druge prilegajoče se mere, jih je treba navesti v tehničnih zahtevah ali risbah naročila. Na voljo so votle gredi WDP.
Lastnosti in aplikacije izdelka
1. Previdnostni ukrepi za izbiro optičnih gredi iz ležajnega jekla
Med delovanjem nosilne jeklene optične gredi omogočajo jeklenim kroglicam natančno linearno kotalno gibanje vzdolž površine gredi.
Pri izbiri ustreznih gredi je treba upoštevati tri ključne parametre: površinsko trdoto, površinsko hrapavost in dimenzijsko natančnost.
Ključne tehnične točke
- Trdota površine:
Določa odpornost proti obrabi in življenjsko dobo ležaja. Trdota mora doseči HRC58 ali več, da zagotovi-dolgotrajno vzdržljivost.
- Hrapavost površine:
Nadzirati ga je treba znotraj Ra Manjšega ali enakega 1,6 μm, kar zagotavlja gladko kotaljenje kroglice, zmanjšan hrup trenja in manjšo porabo energije.
- Dimenzijska natančnost:
Toleranca premera gredi se mora natančno ujemati z notranjim obročem linearnega ležaja, da se preprečijo tresljaji (zaradi prevelike zračnosti) ali zagozditve (zaradi nezadostne zračnosti).
Opomba:
DLY izdeluje precizne jeklene optične gredi s strogim nadzorom kakovosti materiala in toplotne obdelave.
Če jih vaše podjetje proizvaja samostojno, bodite posebno pozorni na izbiro jekla in postopke toplotne obdelave, saj neposredno vplivajo na življenjsko dobo.
2. Priporočeni materiali in tehnični parametri
| Vrsta materiala | Razred in sestava | Tipična trdota | Funkcije in aplikacije |
|---|---|---|---|
| Standardna kaljena jekla | GCr15 (jeklo z visoko-ogljičnim kromom) ogljik 0,95–1,05 %, krom 1,35–1,65 % | Večji ali enak HRC58 | Standardni material za srednje-visoke obremenitve, splošno industrijsko uporabo |
| SK36 (ogljikovo orodno jeklo) ogljik ≈ 1,0 % | Večji ali enak HRC58 | Odlično enakomerno utrjevanje, idealno za natančno gibanje pri lahkih-obremenitvah | |
| Korozijsko-odporna jekla | 9Cr18Mo / 440C (martenzitno nerjaveče jeklo) Krom Večji ali enak 18 %, molibden ≈1,0 % | Večji ali enak HRC58 | Primerno za vlažna ali kislo-alkalna okolja, kot so medicinski ali prehrambeni stroji |
3. Standardi za površinsko utrjevanje in končno obdelavo
Trdota in globina utrjene plasti
- Površinska trdota: večja ali enaka HRC58 (≈ HV653)
Testirano z metodo trdote po Rockwellu.
- Globina utrjene plasti: 2,0 ± 0,5 mm
Prilagojeno glede na premer gredi (npr. gred Ø20 mm → globina 2,2 mm).
Nadzor hrapavosti površine
- Ra Manjši ali enak 1,6 μm, merjeno s testerjem površinske hrapavosti.
To zagotavlja koeficient kotalnega trenja manjši ali enak 0,015, kar zagotavlja visoko gladkost in stabilnost.
4. Osnovna področja uporabe
- Visoko{0}}natančna strojna orodja
Uporablja se v sistemih vreten, natančnih vodilih in nosilcih vodilnih vijakov za ohranjanje togosti in natančnosti pri delovanju z visoko-hitrostjo.
- Gradbeni stroji
Uporablja se za hidravlične batnice in vodilne gredi, ki lahko prenesejo velike obremenitve in udarne vibracije.
- Oprema za avtomatizacijo
Idealen za robotske spoje in sisteme linearnega prenosa, ki zagotavlja dolgoročno-odpornost proti obrabi in natančnost pozicioniranja.
5. Posebna delovna okolja
- Aerospace
Uporablja se v satelitskih sistemih za nadzor položaja in raketnih turbinskih črpalkah, ki izpolnjujejo ekstremne temperaturne zahteve (–183 stopinj do 1600 stopinj) in visoke standarde zanesljivosti.
- Jedrska energija in oprema,-odporna na magnet
Uporablja se v pogonskih sistemih jedrskih krmilnih palic in ne-magnetnih pogonskih mehanizmih za medicinske ali znanstvene instrumente.
6. Transportne in energetske aplikacije
- Težka-tovorna vozila
Uporablja se v krmilnih sistemih in vzmetnih povezavah, ki zahtevajo gredi z visoko-trdnostjo in visoko-odpornostjo-na utrujenost.
- Energetska oprema
Uporablja se v sistemih za krmiljenje nagiba vetrnih turbin in vodilnih gredeh za vrtanje nafte, ki nudijo vzdržljivost v jedkih, visoko{0}}obremenjenih okoljih.
7.Ležajne jeklene optične grediz drugimi materiali
|
Material |
Trdota (HRC) |
Odpornost proti obrabi |
Stroški |
Tipični scenariji uporabe |
|
Ležajno jeklo |
Večje ali enako 60 |
★★★★★ |
visoko |
Vesoljski, težki-stroji |
|
45# ogljikovo jeklo |
55 (po kaljenju) |
★★★☆☆ |
Srednje |
Splošna oprema za avtomatizacijo |
|
Nerjaveče jeklo |
Manjše ali enako 50 |
★★☆☆☆ |
Relativno visoko |
Hrana/medicinska oprema |
Podrobnosti izdelka
trdna gred votla gred
🛠 Specifikacije in storitve prilagajanja za ležajne jeklene optične gredi
DLY zagotavlja nosilne jeklene optične gredi z razponom premera Φ3 mm – Φ150 mm in največjo standardno dolžino 6000 mm. Za posebne zahteve po dolžini nudimo profesionalne rešitve za prilagajanje, kot sledi:
1️⃣ Pokritost specifikacij standardne dolžine
Konvencionalne dolžine:100 mm – 6000 mm, omogočanjehitra dostavadirektno iz inventarja.
Priporočila za ujemanje premera-dolžine:
Gredi zΦ3mm – Φ10mm: priporočena največja dolžinaManjši ali enak 2000 mmza preprečitev upogiba zaradi prevelikega razmerja vitkosti.
2️⃣ Storitve prilagajanja ultra-velikih velikosti
Za zahteveveč kot 6000 mm, nudimo profesionalne rešitve za zagotavljanjenatančnost, stabilnost in zmogljivost:
🔹 Segmentirana obdelava + natančno spajanje
Uporabanastavki za pozicioniranje na koncu grediinvisoko{0}}trdne vijačne povezave.
Dosečikoaksialnost Manj ali enako 0,05 mm/mpo spajanju.
🔹 Posebni postopki za ultra-dolge gredi (npr. 8000 mm – 12000 mm)
Globoko vrtanje lukenj:Ravnost notranje luknjeManjši ali enak 0,03 mm/m
Dinamično uravnoteženje:Celotna gred obdelana naG6.3 razred, primeren zavrtilne hitrosti Večje ali enake 3000 rpm
📦 Cikel dostave:
Zahtevajo ultra{0}}dolge prilagojene dele15–20 delovnih dniza potrditev tehničnega načrta, v spremstvuporočila o odkrivanju napak (UT/MT).
3️⃣ Postopek prilagajanja
Zagotovitiposebne zahteve glede velikosti: premer × dolžina × toleranca.
Težave s tehničnim oddelkomnačrt obdelave in poročilo o mehanski analizi.
Po potrditvi dogovorprilagajanje surovin(npr. ultra{2}}dolg GCr15 palični material zahteva posebno kovanje).
Dobava končnih izdelkov zporočila o inšpekcijskih pregledih v-polni velikosti, vključno zpodatki o naravnosti in gradientu trdote.
💡 Opomba:Za3D risbe ali mehanski računski modeliza spajanje ultra-dolge gredi se obrnite na našoekipa za tehnično podporo.
⚙️ Storitve posebne obdelave za ležajne jeklene optične gredi
Ko vaš projekt zahteva posebno obdelavo ležajnih jeklenih optičnih gredi, DLY nudi profesionalne rešitve za operacije, kot so:
Navoj
Končno vrtanje
Rezkanje utorov
Radialno vrtanje
Stopničasto obračanje gredi
In druge prilagojene potrebe strojne obdelave
🔹 Zagotavljanje kakovosti:
Vsa posebna obdelava se izvede po toplotni obdelavi in trdem kromiranju, kar zagotavlja, da natančnost in zmogljivost izdelka nista ogroženi zaradi naknadne strojne obdelave.
Kako zahtevati posebno obdelavo:
Zagotovite skice delov ali 3D risbe.
Delite posebne podrobnosti o poizvedbi ali posebne zahteve za obdelavo.
Naša tehnična ekipa bo razvila profesionalni načrt obdelave, prilagojen vašim potrebam.
✅ DLY je zavezan zagotavljanju natančnih, zanesljivih in zadovoljivih rešitev za vaše zahteve glede gredi po meri.
Podpora za izdelek
Bogate proizvodne izkušnje
Z 20-letnim globokim gojenjem v proizvodnji vijakov, brušenih gredi in vodilnih tirnic smo si nabrali globoke industrijske izkušnje in tehnično izkušnjo ter lahko zadovoljimo raznolike proizvodne potrebe natančnih delov.
Popoln sistem proizvodne opreme
Opremljen s celotnim - postopkom napredne opreme, kot so natančni brezcentrični brusilniki, ravnalni stroji, stroji za fino poliranje, precizne stružnice, vrtalni in rezkalni stroji ter stroji za valjanje. Tehnična ekipa izvaja standardiziran mehanizem rednega vzdrževanja, da zagotovi, da oprema vedno vzdržuje visoko - natančno stanje delovanja, kar zagotavlja garancijo strojne opreme za kakovost izdelka.
Visokokakovostna dobavna veriga surovin
Strogo izberite surovine iz vrhunskih domačih jeklarn. Glavni dobavitelji vključujejo velika podjetja, kot so (TPCO), (BAO STEEL) in (SHA STEEL) itd., za nadzor čistosti materiala in mehanskih lastnosti iz vira, ki postavljajo trdne temelje za proizvodnjo visoko - natančnih delov.
Intimna storitev,-brez skrbi po-prodaji
a. Strog sistem fizikalnega in kemijskega testiranja 🔬
Izvajaticelotni-pregledi postopkastrogo v skladu s standardi oblikovanja izdelkov in specifikacijami postopka.
Izvedite sistematičnotesti fizikalnih in kemijskih lastnostizagotovitiznanstvenih, zanesljivih podatkovpodpiranje kakovosti in učinkovitosti ležajnih jeklenih brušenih gredi.
b. Učinkovit mehanizem jamstva za dostavo 🚚
Standardna naročila:Dostava polnih-zabojnikov je običajno opravljena v roku15–20 dni, ki ga podpira astandardizirana zaloga končnih izdelkovza cevi in palice.
Majhna-serijska naročila:Za naročila od3-5 kosov, a sistem hitrega odzivanjaomogočaobdelava naročil še isti-danindostava naslednji-dan, zagotavljanje prilagodljive oskrbe za nujne potrebe.
c. Več-varnostne rešitve pakiranja 📦
Za-ščita pred obdelavo
Prijavite seindustrijsko-razred-olja proti rjienakomerno nanese na površine cevi in palic, da tvori -oksidacijsko odporno zaščitno plast.
Zaščita podrobnosti
Namestiteplastični pokrovčki po merina koncih cevi za preprečevanje udarcev in prask med transportom.
Individualna zaščita
Vsako vrstico ovijte z atrda papirnata cevda preprečite trenje in poškodbe med predmeti.
Integrirana embalaža
Uporaba končne embalažeembalaža,-odporna na vlago,-razred mornarstvaozzaboji iz masivnega lesa, srečanjemednarodnih logističnih standardov.
d. Globalna mreža po-prodajnih storitev 🌐
Z dosledno stabilno kakovostjo, konec60 % naših ležajnih jeklenih brušenih gredise izvažajo vJugovzhodna Azija, Bližnji vzhod in Evropa, ki služi industrijskim strankam v50+ držav.
Odtehnično svetovanjedopo-prodajno vzdrževanje, DLY zagotavlja aservisni sistem s-polnim življenjskim ciklom, stavbadolgoročno zaupanje-z globalnimi strankami.
